طراحی کتابخانه شماتیک (ساخت قطعه جدید)

طراحی کتابخانه شماتیک

دانلود فایل ضمیمه مربوط به این بخش

در بسیاری از موارد قطعه ی جدید را نرم افزار Orcad Capture ندارد و باید آن را ساخت. انجام این کار ساده است و با چند بار تکرار آسان می شود. در این قسمت هدف طراحی یک میکروکنترلر PIC16F84A و همچنین آی سی ULN2803 و انتقال آن به محیط PCB و نیز برابر کردن طول مسیر ها (جهت تاخیر) در PCB و نکات تکمیلی در مورد مدار چاپی است.

همانطور که در بخش اول گفته شد، ابتدا یک پروژه ی جدید ایجاد نمایید. وارد منوی File شده و New و سپس Project را انتخاب کرده و آن را مطابق قبل ذخیره نمایید.

Allegro03

سپس وارد منوی File> New> Library بشوید تا کتابخانه ی جدیدی ایجاد نمایید. پس از ساخت آن باید آن را مطابق شکل زیر در مسیری که فایل شماتیک را ذخیره کرده اید (برای نظم بیشتر) ذخیره کنید.

Allegro70

سپس طبق شکل زیر بر روی کتابخانه کلیک راست کرده و New Part را انتخاب نمایید تا بتوانید یک شماتیک جدید طراحی نمایید.

Allegro71

در اینجا قصد داریم شماتیک زیر را طراحی نماییم.

Allegro73

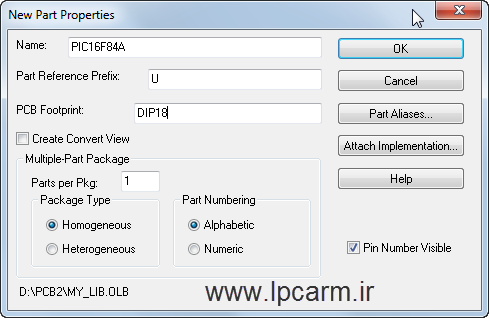

طبق شکل زیر مشخصات شماتیک جدید را وارد کنید.

نام: PIC16F84A

نام Footprint برای PCB را DIP18 وارد نمایید.

علامت پیش فرض U (برای مقاوت R و برای خازن C)

Allegro72

سپس کلید OK را کلیک کنید تا صفحه ی طراحی باز شود. طبق شکل زیر در قسمت سمت راست صفحه گزینه ی Place Rectangle را انتخاب نمایید تا یک مستطیل رسم نمایید.

Allegro74

مستطیل را مانند شکل زیر بکشید

Allegro75

در شکل بالا در صورتی که هر کدام از گوشه های مربعی شکل را با کلیک چپ بگیرید و موس را حرکت دهید، می توانید مستطیل رسم شده را بزرگ یا کوچک نمود. برای قرار دادن پایه برای قطعه ی جدید، در گوشه ی سمت راست Place Pin Array را انتخاب کنید.

Allegro76

در صفحه ی باز شده تعداد Pin ها را طبق شکل زیر وارد نمایید

Allegro77

سپس Pin ها را مانند شکل زیر در هر دو طرف مربع قرار دهید.

Allegro78

در مرحله ی بعد بر روی تک تک پین ها کلید کرده و Name و Number هر Pin را وارد کنید. پس از اتمام کار باید شماتیک جدید به شکل زیر تبدیل شده باشد.

Allegro79

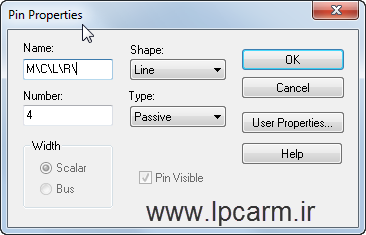

همانطور که در شکل فوق مشاهده می کنید بر روی پایه ی MCLR یک خط کشیده شده است. برای انجام این کار طبق شکل زیر موقع نام گذاری Pin نام MCLR را وارد نمایید.

Allegro80

پس از ذخیره ی فایل طراحی شده، اگر شما وارد شماتیک بشوید، و سپس وارد منوی Place Part بشوید.

Allegro81

سپس کتابخانه ی جدید ساخته شده (که در اینجا با نام My_lib ذخیره شده است) را انتخاب کنید. مشاهده می کنید که قطعه ی جدید شمادر این کتابخانه قرار دارد.

Allegro82

برای طراحی قطعه ی بعدی (ULN2803) ابتدا شکل زیر را نگاه کنید.

Allegro83

در شکل بالا مشاهده می شود که 8 گیت NOT داخل این آی سی قرار دارد. پس می توان این آی سی را در 9 بخش مختلف طراحی نمود (8 گیت Not و یک قسمت جهت تغذیه).

بعد از ساخت قطعه ی جدید (مطابق با بالا) آن را به صورت چند قسمتی طبق شکل زیر تنظیم کنید.

Allegro84

در شکل بالا انتخاب Homogeneous برای قطعات چند قسمتی است که تمام قسمت ها شبیه به هم است و Hetrogeneous قطعات چند قسمتی است که هر قسمت با قسمت دیگر فرق دارد.

سپس در سمت راست صفحه وارد منوی Place شده و Line را انتخاب کنید.

Allegro85

در صورت نیاز می توانید خطوط Grid را غیر فعال نمایید تا بتوانید آزادانه خط کشی نمایید. این کار را طبق شکل زیر انجام دهید.

Allegro86

سپس یک مثلث مانند شکل زیر رسم نمایید.

Allegro87

در مرحله ی بعد باید پین های قطعه را قرار دهید. برای این کار وارد منوی سمت راست شده وPlace Pin را انتخاب نمایید.

Allegro88

سپس طبق شکل زیر شماتیک بخش اول را کامل نمایید.

Allegro89

در شکل بالا پایه ی Out1 یک Not دارد. برای ایجاد چنین حالتی بعد از وارد شدن به منوی Place Pin باید آن را طبق شکل زیر تنظیم نمود.

Allegro90

برای رفتن به بخش بعدی قطعه وارد منوی View> Next Part شوید یا کلید Ctrl+N را بزنید.

Allegro91

بخش جدید را مانند شکل زیر کامل بکشید.

Allegro92

با توجه به اینکه هفت بخش باقیمانده شبیه بخش اول است، بخش اول را طبق شکل زیر کپی کرده و در بخش های دیگر Paste کنید و فقط نام و شماره ی Pin ها را وارد کنید.

Allegro93

در مرحله ی بعدی باید cache شماتیک را خالی کنید که این کار را مطابق با شکل زیر انجام دهید:

Allegro94

سپس طبق شکل زیر وارد منوی Place بشوید و قطعات طراحی شده را از کتابخانه ی my_lib انتخاب نمایید.

Allegro95

سپس مانند شکل زیر قطعات را قرار داده و سپس پایه های نمایش داده شده در شکل زیر را کمی سیم کشی نمایید. این کار برای قرار دادن Netlabel است.

Allegro96

برای قرار دادن Netlabel طبق شکل نمایش داده شده در زیر از منوی سمت راست صفحه Place Net Alias را انتخاب کنید.

Allegro97

سپس مانند دو شکل زیر پایه ها را نام گذاری کرده و پس از انجام این کار شماتیک را ذخیره نموده  و از شماتیک طبق آن چیزی که قبلا گفته شد، Netlist بگیرید.

Allegro98

Allegro99

سپس نرم افزار PCB Editor را اجرا نموده و برای تنظیم محل ذخیره شدن pad ها و Foot Print ها وارد منوی Setup> User Preferences بشوید.

Allegro100

سپس وارد قسمت Paths و Library شوید.

Allegro101

در مرحله ی بعدی padpath را تنظیم نمایید. در این مدار آدرس pad در D:\PCB2 می باشد.

Allegro104

سپس قطعات را مانند آن چیزی که قبلا گفته شد، Import نموده و آنها را قرار دهید و سپس مسیر کشی نمایید. بعد از مسیر کشی باید شما چیزی شبیه به شکل زیر داشته باشید:

Allegro105

برای جابجایی مسیر ها (Track ها) طبق شکل زیر از سمت چپ صفحه گزینه ی Slide را انتخاب نموده و مسیر ها را اصلاح نمایید.

Allegro106

پس انجام این کار مدار چاپی شما شبیه شکل زیر می شود:

Allegro107

برای دادن تاخیر به مسیر هایی که از U1 به U2 رفته اند (یا برابر کردن طول این مسیر ها برای رسیدن همزمان سیگنال در برد های فرکانس بالا و خطوط داده بکار می رود. در نرم افزار Altium به این کار Lenght Tuning گفته می شود). ابتدا باید برای آنها Constraint تعریف کنید. برای این منظور وارد منوی setup> Constraint> constraint manager بشوید.

Allegro108

در صفحه ی باز شده وارد منوی Analyze >Analysis Mode بشوید تا delay را فعال کنید.

Allegro109

همانند شکل نمایش داده شده در زیر، این قسمت را فعال نمایید. (دقت نمایید فعال کردن این قسمت در مدار چاپی های پیچیده را تنها وقتی انجام دهید که نیاز است زیرا با فعال شدن این قسمت Allegro با هر تغییر مسیر، باید طول مسیر را مجددا محاسبه نماید و این موضوع منجر به کند شدن نرم افزار می گردد).

Allegro110

سپس ok را کلیک کرده و در قسمت مشخص شده در شکل زیر مسیر هایی را که می خواهید به آنها تاخیر بدهید را انتخاب کنید و روی آنها کلیک راست کرده و Analyze را انتخاب کنید تا طول آنها محاسبه شود.

Allegro111

بعد از کلیک روی Analyze طول مسیر ها محاسبه خواهد شد.

Allegro112

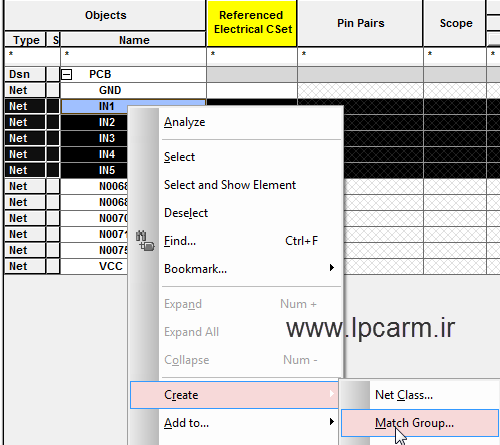

در مرحله ی بعد باید مسیر های انتخاب شده را در داخل یک گروه قرار دهید. برای این کار بر روی مسیر های انتخابی کلیک راست کرده و در قسمت Create گزینه ی Match Group را انتخاب نمایید.

Allegro113

در این مرحله شما باید Target (یا همان هدف که باید مسیر ها با هدف هم طول شوند) را تعیین کنید. طبق شکل زیر مسیری که بیشترین طول را به عنوان Traget انتخاب کنید.مسیر هایی که طولشان با Target برابر نیست قرمز رنگ دیده می شوند. (به صورت پیش فرض Target مسیری است که میانگین طول مسیر ها را دارد.)

Allegro114

سپس پنجره ی Constraint را ببندید و در محیط PCB در قسمت سمت چپ صفحه Delay Tune را انتخاب نمایید.

Allegro115

در قسمت سمت راست صفحه نیز می توانید تنظیمات delay را انجام دهید. مثلا نوع شکستگی Track ها و لایه ای که باید Tune در آن انجام شود.

Allegro116

در مرحله ی بعد روی یکی از Track ها (غیر از Target) کلیک کنید تا طول آن را با Target برابر نمایید. در پایین صفحه شکلی شبیه شکل زیر دیده می شود که در صورت سبز شدن، به ما نشان می دهد که طول مسیر با Target برابر شده است.

Allegro117

پس از برابر شدن طول مسیر ها، طول جدید آنها را می توان در صفحه ی Constraint مشاهده نمود.

Allegro118

در پایان باید شکل مدار چاپی شبیه شکل زیر شده باشد:

Allegro119
