دوره ویدیویی FPGA Altrea Xilinx

ویدیوهای چند جلسه اول دوره را از کانال آپارات ما ببینید

فیلم جلسه اول مقدمه

فیلم جلسه دوم کار با ISE و برنامه ریزی عملی

فیلم جلسه سوم مدارات جمع کننده

فیلم جلسه چهارم مدارت ترتیبی

فیلم جلسه پنجم نکات بسیار مهم برای پیاده سازی

فیلم جلسه ششم برنامه نویسی سطح بالا

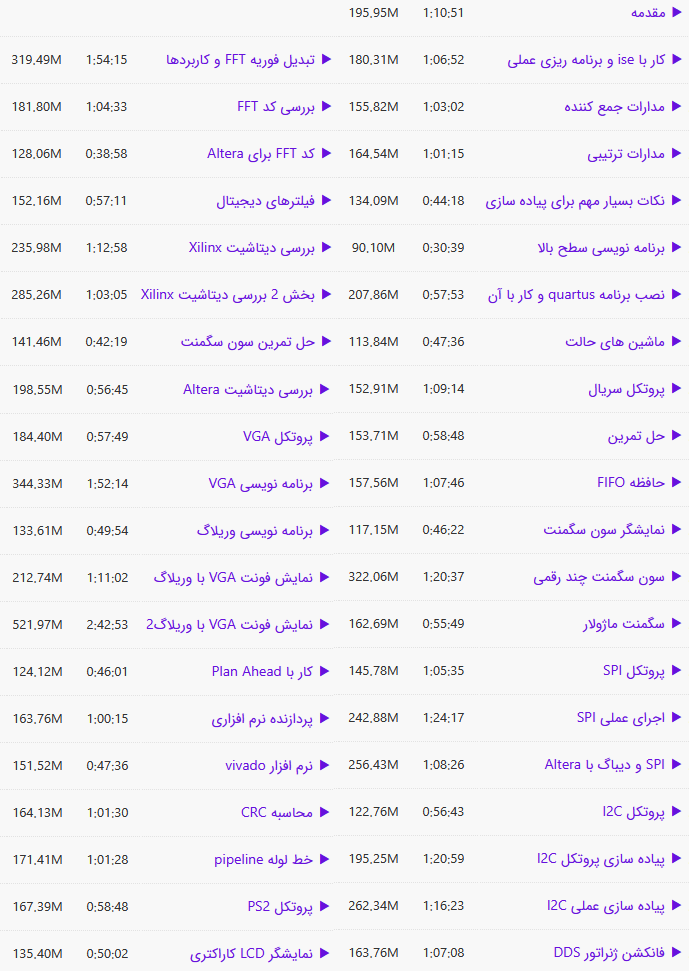

جلسه اول مقدمه

بررسی چیستی FPGA و روند تکامل آن

بررسی کاربردهای FPGA و مزایا و معایب آن

دانلود و نصب نرم افزار ISE

بررسی قابلیت های نرم افزار ISE

جلسه دوم کار با ISE و برنامه ریزی عملی

ساخت پروژه در نرم افزار ISE

نوشتن کد گیت AND در ISE

مفهوم فایل UCF

برنامه ریزی عملی روی برد

جلسه سوم مدارات جمع کننده

معرفی جدول کارنو

نوشتن کد VHDL مدار نیم جمع کننده

طریقه ساخت کامپوننت در FPGA

اتصال کامپوننت ها و ساخت تمام جمع کننده

جلسه چهارم مدارات ترتیبی

معرفی آی سی لچ و فیلیپ فلاپ

استفاده از جمع کننده برای ساخت شمارنده

نوشتن تست بنچ برای مدار جمع کننده

استفاده از primitive های داخلی FPGA برای ساخت فیلیپ فلاپ

جلسه پنجم نکات بسیار مهم برای پیاده سازی

مفهوم clock skew و طریقه رفع آن

حل تمرین ساخت شمارنده

استفاده از generate برای تولید سخت افزار در VHDL

جلسه ششم برنامه نویسی سطح بالا

استفاده از process و ساخت شمارنده

حل تمرین روشن و خاموش کردن LED

استفاده از impact برا برنامه ریزی FPGA

جلسه هفتم نصب برنامه و کار با quartus

طریقه دانلود نرم افزار quartus

طریقه نصب برنامه quartus و ساخت پروژه با آن

اتصال سخت افزار Altera به کامپیوتر و برنامه ریزی FPGA

جلسه هشتم ماشین های حالت

مفهوم ماشین حالت

طراحی ماشین حالت تشخیص پالس

برنامه نویسی ماشین حالت

جلسه نهم پروتکل سریال

بررسی پروتکل سریال و سیگنالینگ آن

نوشتن ماسین حالت برای ارسال داده از پورت سریال

نوشتن تست بنچ برای پروتکل UART

معرفی برد آموزشی

جلسه دهم حل تمرین

حل تمرین تشخیص پالس

نوشتن tesh bench برای تشخیص پالس

نوشتن UART گیرنده و شبیه سازی آن

جلسه یازدهم حافظه FIFO

بررسی مفهوم FIFO و کاربرد آن

تشریح عملکرد FIFO

برنامه نویسی و پیاده سازی یک FIFO در FPGA

جلسه دوازدهم نمایشگر سون سگمنت

معرفی سون سگمنت و ساخت کدهای آن

اجرای پروژه نمایش روی سون سگمنت با برد AX309

چگونگی پیاده سازی شمارنده 6 رقمی با سون سگمنت

جلسه سیزدهم سون سگمنت چند رقمی

بررسی مفهوم مالتی پلکس

برنامه ریزی کد سون سگمنت روی برد آلترا Cyclone IV

بررسی شماتیک برد Altera Cyclone IV

حل تمرین سون سگمنت چند رقمی با FPGA آلترا

جلسه چهاردهم سون سگمنت ماژولار

چگونگی ساده سازی برنامه سون سگمنت به چند component

اجرای پروژه روی برد آموزشی Spartan6 مدل AX309

برنامه نویسی Decimal counter

جلسه پانزدهم پروتکل SPI

تشریح کامل پروتکل SPI

پیاده سازی پروتکل SPI با نرم افزار ISE

تست و عیب یابی پروتکل SPI به کمک isim

جلسه شانزدهم اجرای عملی SPI

معرفی آی سی 74595

معرفی IP Core جهت debug کد FPGA

عیب یابی کد VHDL به کمک IP Core VIO

کار با نرم افزار chip scope pro

برنامه ریزی عملی روی برد XC6SLX16

جلسه هفدهم SPI و دیباگ با برد Altera

چگونگی دیباگ پروژه با FPGA Altera

ساخت IP Vio با آلترا

معرفی ماژول TM1637

انجام پروژه نمایش روی TM1637

برنامه ریزی عملی روی برد Altera

جلسه هجدهم پروتکل I2C

تشریح کامل پروتکل i2C و کاربردهای آن

بررسی دیتاشیت یک مدل آی سی ساعت DS1307

بررسی دیتاشیت یک مدل EEPROM به شماره AT24C512

جلسه نوزدهم پیاده سازی پروتکل IIC

چگونگی طراحی کامپوننت I2C Master

برنامه نویسی صفر تا 100 کامپوننت I2C

جلسه بیستم پیاده سازی عملی I2C

برنامه نویسی و اضافه کردن Virtual IO برای عیب یابی I2C

تست آی سی EEPROM به کمک VIO

تست آی سی ساعت DS1307 به کمک VIO

جلسه بیست و یکم فانکشن ژنراتوز DDS

طریقه ساخت موج سینوسی به کمک نرم افزار MATLAB

مفهوم فرکانس نمونه بردازی و روش سنتز و تولید فرکانس با FPGA

معرفی IP Core لاجیک آنالایزر مجازی برای FPGA به نام ILA

برنامه نویسی صفر تا صد کد فانکشن ژنراتور و تست آن با VIO و ILA

جلسه بیست و دوم تبدیل فوریه FFT و کاربردهای آن

معرفی کاربرد تبدیل فوریه بررسی فرمول آن و محاسبه فرکانس با آن

محاسبه FFT در نرم افزار MATLAB

استفاده از IP FFT برای محاسبه تبدیل فوریه

برنامه نویسی صفر تا 100 تبدیل فوریه و عیب یابی آن

جلسه بیست و سوم بررسی و عیب یابی کد FFT

بررسی عمیق تر IP FFT

حل مشکلات FFT و نوشتن یک کد پایدار برای نمایش FFT

جلسه بیست و چهارم کد FFT برای FPGA Altera

استفاده از لاجیک آنالایزر در Altera با source & probe

استفاده از IP FFT Megacore

برنامه نویسی کامل DDS با FPGA Altera

تکمیل کد FFT برای آلترا

جلسه بیست و پنجم فیلتر دیجیتال با FPGA

چگونگی مکانیزم عملکرد فیلتر

معرفی فیلتر FIR و IIR و ساختار Direct Form برای آنها

بررسی چگونگی محاسبه ضرایب فیلتر و عملکرد فیلتر و استفاده از نرم افزار متلب برای طراحی فیلتر

پیاده سازی فیلتر دیجیتال بر روی FPGA

استفاده از نرم افزار model sim برای شبیه سازی فیلتر

جلسه بیست و ششم بررسی دیتاشیت xilinx

بررسی دیتاشیت یک مدل FPGA شرکت xilinx

بررسی ساختار درونی FPGA و سیم کشی و سوییچ های آن

بررسی بلوک های سازنده FPGA نظیر LUT و IO Block و DCM و …

بررسی بلوک های SERDES و IO Delay و …

جلسه بیست و هفتم بررسی دیتاشیت xilinx

بررسی بلوک های RAM و ضرب کننده و .. در FPGA

بررسی بلوک های توزیع کلاک در FPGA مانند BUFG

بررسی تک تک پایه ها در FPGA و عملکرد آنها که برای طراحی سخت افزار لازم است

بررسی چگونگی سخت افزار لازم برای برنامه ریزی FPGA

بررسی چگونگی مسیر کشی یک برد FPGA در نرم افزار آلتیوم

جلسه بیست و هشتم حل تمرین سون سگمنت

حل یک پروژه stop watch به کمک سون سگمنت و FPGA از صفر تا صد

برنامه ریزی عملی پروژه روی برد Spartan6

برنامه ریزی عملی پروژه روی برد CycloneIV

جلسه بیست و نهم بررسی دیتاشیت Altera

بررسی بخش های مختلف FPGA آلترا خانواده Cyclone

بررسی توزیع کلاک در آلترا

بررسی بلوک های سازنده آلترا نظیر حافظه ها و …

بررسی سیگنالینگ برنامه ریزی Altera

جلسه سی ام پروتکل VGA

طریقه عملکرد تلویزیون های CRT (مفهوم سیگنال HSync و VSync و ..)

بررسی پایه های کانکتور VGA و  رزولوشن های مختلف نمایش تصویر

بررسی فایل تصویر BMP و انواع فومت آن مانند RGB888 یا RGB565 یا RGB555 و …

ساخت مبدل آنالوگ به دیجیتال به شکل passive با مقاومت

جلسه سی و یکم برنامه نویسی VGA

طریقه ایجاد سیگنالهای جاروب برای VGA

روش نمایش پیکسل ها در VGA

ساخت یک تصویر با فتوشاپ و انتقال آن به Block RAM در FPGA

نوشتن تست بنچ برای کد نمایش VGA

جلسه سی و دوم زبان برنامه نویسی verilog

بررسی syntax کامل زبان وریلاگ

مفاهیمی نظیر بلوک initial یا wire و reg و طریقه نمونه سازی

مفهوم بلوک always و ساخت شمارنده به کمک آن

نحوه نوشتن ماشین حالت در وریلاگ و کد تست بنچ در وریلاگ

جلسه سی و سوم نمایش فونت روی مانیتور با زبان وریلاگ

تبدیل کد VHDL نوشته شده قبلی به کد وریلاگ

ساخت یک بلوک RAM و اتصال آن به ماژول نمایش روی مانیتور

ایجاد IP Core با زبان وریلاگ

تکمیل کد نمایش روی VGA با Verilog

جلسه سی و چهارم نمایش فونت روی مانیتور با Verilog

این جلسه 2:30 ساعت شد و از صفر پروژه رو ساختیم و مرحله مرحله جلو  رفتیم

در نهایت توانستیم یک خروجی مناسب بگیریم

تمامی این جلسه live انجام شده و فیلم قطع نشده

یک جلسه که روند تکامل و عیب یابی پروژه رو کامل مشاهده می کنید و کلی نکته یاد می گیرید

جلسه سی و پنجم کار با Plan Ahead

برنامه Plan Ahead بسیار شبیه به vivado می باشد و از iseV10 به بعد به آن اضافه گردیده است

در این جلسه این نرم افزار معرفی شده و پروژه با آن ساخته شده است

و بخش های مختلف آن مورد بررسی قرار گرفته است

چگونگی Foorplan و Pin Planing هم با Plan Ahead کامل بیان شده است

جلسه سی و ششم پردازنده نرم افزاری

در FPGA می توان پردازنده نرم افزاری تعریف نمود به این معنی که همانند یک میکروکنترلر با آن رفتار کنیم و برایش حافظه جانبی و peripheral هایی نظیر UART و تایمر و .. بگذاریم

در این جلسه از ساخت پروژه و طراحی آن میکرو پروسسور گرفته تا برنامه نویسی زبان سی و برنامه ریزی روی FPGA و دیباگ آن همه بررسی شده است

جلسه سی و هفتم نرم افزار vivado

دانلود و نصب برنامه vivado و vitis

بررسی برد ZynQ7020 و برد Parallella

ساخت پروژه با Vivado و بررسی محیط نرم افزاری آن

معرفی vivado HLS

جلسه سی و هشتم محاسبه CRC

بررسی مفهوم CRC و مفهوم چند جمله ای آن (Polynimial)

معرفی سایتهایی جهت محاسبه آنلاین CRC

بررسی مدارات سیفت رجیستر برای محاسبه CRC

برنامه نویسی CRC با vivado

معرفی فرمول دقیق CRC و پارامتری کردن آن به کمک نرم افزار متلب

جلسه سی و نهم خط لوله pipeline

بررسی مفهوم timing و slack time در FPGA

چگونگی افزایش حداکثر سرعت یک طرح دیجیتال در FPGA

استفاده از خط لوله برای افزایش کارایی یک مدار

چگونگی خواندن داده یک ADC بدون اعوجاج در FPGA

جلسه چهلم پروتکل PS2

بررسی پروتکل صفحه کلید و موس PS2

چگونگی خواندن کلیدهای صفحه کلید و مفهوم make code و break code

برنامه نویسی کد خواندن کلید های صفحه کلید PS2

جلسه چهل و یکم نمایشگر LCD کاراکتری

بررسی پایه ها و عملکرد LCD کاراکتری و تایمینگ های آن

تست LCD کاراکتری به کمک VIO

برنامه نویسی LCD کاراکتری و ساخت ماشین حالت برای آن

توجه:

تمامی آپدیتها برای نفرات قبلی رایگان به پنل اسپات پلیرشون به شکل اتوماتیک اضافه میشه
