دانلود فایل ضمیمه مربوط به این بخش

برای طراحی یک PCB ابتدا وارد منوی File شده و New را انتخاب کنید. در صفحه ی باز شده مطابق شکل زیر Board را انتخاب کنید.

Allegro50

آدرس ذخیره ی آن را وارد نمایید و OK را کلیک کنید. در این مرحله شما باید Netlist تولید شده در شماتیک را به طرح PCB خود Import کنید. برای این منظور به منوی File رفته و Import را انتخاب کنید و سپس Logic را کلیک کنید.

Allegro51

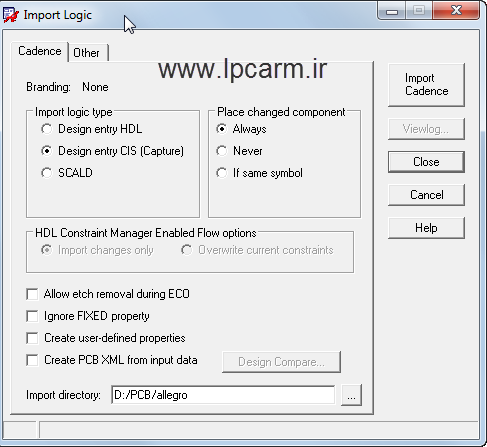

در صفحه ی باز شده باید آدرس محل قرار گیری Netlist را مشخص نماییم سپس Design Entry CIS را انتخاب کرده و روی کلید Import Cadence کلیک کنیم.

Allegro52

پنجره ی Import باز شده و پس از اتمام به صورت اتوماتیک بسته می شود. اگر خطا وجود داشته باشد (مثلا پایه های شماتیک و PCB هم نام نباشند و یا Footprint قطعه ای پیدا نشود) پنجره ای باز می شود و خطا را نمایش می دهد. آن را بررسی و رفع نمایید. در غیر این صورت OK را کلیک کنید.

در مرحله ی بعدی باید قطعات را قرار دهیم برای این کار وارد منوی Place> Manually بشوید.

Allegro53

در پنجره ی باز شده مطابق با شکل زیر یکی از قطعات را انتخاب کرده و موس را در صفحه ی مشکی رنگ (محیط طراحی) بیاورید.

Allegro54

تمامی قطعات را قرار دهید و در نهایت روی OK کلیک کنید. شما باید قطعات را به شکل تقریبی زیر داشته باشید.

Allegro55

برای سیم کشی بین pad ها وارد منوی Route> Connect شده یا F3 را فشار دهید.

Allegro56

مطابق شکل زیر بر روی یک pad کلیک کنید تا مسیر کشی آغاز شود. برای تغییر ضخامت مسیر در این حالت کلیک راست کنید و وارد Design Parameters شوید.

Allegro57

سپس ضخامت مسیر را در شکل زیر وارد نمایید.

Allegro58

و پس از این مرحله مسیر کشی را تمام کنید.

Allegro59

برای تغییر رنگ لایه ها و مسیر ها (برای شبیه شدن به Altium Designer) طبق عکس زیر کلید Ctrl+F5 را بزنید.

Allegro60

سپس مانند شکل زیر رنگ لایه ها را تغییر دهید.

Allegro61

در نهایت می توانید لایه ی هر Track را تغییر دهید. برای این کار مانند شکل زیر بر روی Track کلیک راست کرده و در قسمت Change To Layer لایه ی جدید را انتخاب کنید.

Allegro62

در نهایت فایل مدار چاپی آماده است.

Allegro63

برای شباهت فایل مدار چاپی به نرم افزار Altium Designer و همچنین نمایش Hole های Pad ها به صورت زیر عمل نمایید:

ابتدا وارد منوی Setup> Design Parameters بشوید و در قسمت Display مانند شکل زیر Display Plated Holes را تیک بزنید.

Allegro64

سپس طبق شکل زیر وارد منوی Colors شوید

Allegro60

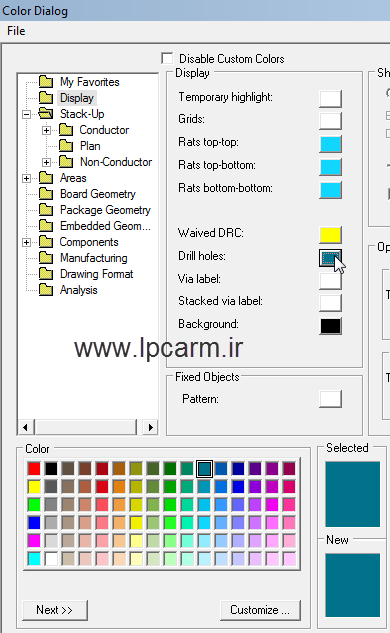

و در قسمت Display برای Hole ها رنگ سبز تیره (شبیه Altium Designer) را انتخاب نمایید.

Allegro65

سپس در قسمت Stack Up برای مس لایه ی رو و پشت رنگ خاکستری و برای چاپ راهنما رنگ زرد را انتخاب کنید.

Allegro66

سپس در قسمت Package Geometry نیز مانند شکل زیر رنگ لایه ی چاپ راهنما را تغییر دهید.

Allegro67

و در نهایت در قسمت Components نیز این کار را انجام دهید.

Allegro68

پس از انجام دادن این مراحل باید مدار چاپی شما به صورت زیر تغییر کرده باشد:

Allegro69
