از این قسمت تا انتهای آموزش نرم افزار Allegro برای خارج شدن از هر حالتی (مانند حالت مسیر کشی قطعات یا جابجایی قطعات) کلید Esc را فشار دهید و یا کلیک راست نمایید و End را انتخاب کنید. که در زیر به آن اشاره ای نشده است.

این آموزش مشتمل بر حدود 120 عکس می باشد و به زودی اضافه می شوند.

مزیت این آموزش این است که به صورت تصویری می باشد.

نسخه ی استفاده شده نسخه ی 16.6 این نرم افزار می باشد.

برای طراحی هر مدار چاپی باید یک شماتیک رسم نمود. برای این منظور از نرم افزار Orcad Capture استفاده می کنیم. آن را طبق شکل زیر از منوی Start اجرا نمایید.

Allegro1

پس از کلیک روی Orcad Capture CIS پنجره ای طبق شکل زیر باز می شود:

Allegro2

که گزینه ی اول را انتخاب کنید.

پس از این مرحله نرم افزار Orcad باز می شود. در این نرم افزار وارد منوی File>New>Project می شویم و پروژه ی جدیدی را ایجاد می نماییم.

Allegro3

سپس در صفحه ی باز شده آدرس ذخیره ی فایل شماتیک را وارد می کنیم. به عنوان مثال D:/PCB و آن را با نام PCB1 ذخیره می کنیم.

Allegro4

برای قرار دادن قطعات طبق شکل زیر از منوی سمت راست قسمت بالا بر روی شکل آی سی کلیک کنید (یا کلید P را بزنید)

Allegro5

پنجره ی Place Part باز خواهد شد. در این پنجره باید در ابتدا کتابخانه ای را اضافه نماییم. پس در شکل زیر در قسمت Libraries بر روی آیکن کنار ضبدر Allegro6 کلیک کنید و کتابخانه ی Discrete را باز نمایید. در این صورت برای قرار دادن مقاومت کلمه ی Resistor را تایپ نمایید

Allegro7

سپس کلیک Enter را بزنید و مقاومت را قرار دهید. برای چرخاندن مقاومت قبل از قرار دادن آن کلید R را فشار دهید یا راست کلیک کنید و Rotate را انتخاب کنید. بعد از قرار دادن مقاومت در صفحه ی طراحی LED تایپ کنید و آن را هم قرار دهید. وقتی قطعه قرار داده شده است، برای چرخش آن کلیک راست کنید و Rotate را فشار دهید. سپس کتابخانه ی Connector را مطابق شکل بالا اضافه کنید و برای قرار دادن ترمینال Con2 را تایپ کنید. مطابق شکل زیر

Allegro8

سپس بعد از قرار دادن ترمینال باید بین مقاومت، دیود و ترمینال سیم کشی انجام دهیم. برای سیم کشی طبق شکل زیر از قسمت راست صفحه بر روی کلید نشان داده شده کلیک کنید یا کلید W را بزنید.

Allegro9

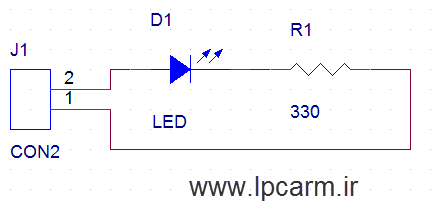

سپس مدار را مطابق شکل زیر کامل نمایید

Allegro10

حال مراحل رسم شماتیک تمام شده است و باید برای تک تک قطعات شماتیک Footprint مناسبی را اعمال نمود. برای اختصاص Footprint مناسب در شکل زیر وارد صفحه ی پروژه شده و کلیک راست کرده و گزینه ی Edit Object Properties را انتخاب کنید تا لیست تمامی قطعات شماتیک مشاهده شوند.

Allegro11

در صفحه ی باز شده قسمت Footprint را طبق شکل زیر انتخاب کرده و نام Footprint ها را وارد نمایید.

Allegro12

سپس وارد منوی File شده و Save را بزنید تا تغییرات انجام شود و در سوالات نیز Yes بزنید. سپس مجددا وارد صفحه ی پروژه بشوید و طبق شکل زیر (شکل 1) گزینه ی Design Rule Check را انتخاب کنید.

Allegro13

سپس در صفحه ی باز شده بدون تغییر گزینه ها ok را کلیک کنید. در صورت خطا در پایین صفحه پیغام هشدار نمایش داده می شود. دلیل آن را مطالعه کنید و خطا را برطرف نمایید.

سپس در شکل بالا بر روی گزینه ی کنار Design Rule Check Allegro14 کلیک کنید تا پنجره ی زیر باز شود. (این پنجره برای ایجاد Netlist برای PCB می باشد).

Allegro15

در صورت خطا نداشتن (که در پایین صفحه نوشته می شود یا صفحه ی هشداری باز می شود) مراحل رسم شماتیک پایان می یابد. در مرحله ی بعد باید برای قطعات PCB یک PAD طراحی کنیم که در ادامه ذکر می گردد.
